防爆型工业除尘器应用案例———石墨粉尘治理项目

一、项目背景

某石墨制品生产车间在人工上料/投料过程中，投料口产生大量扬尘（石墨粉尘）。由于石墨粉尘具有可燃性（爆炸性粉尘），客户要求除尘系统必须符合防爆标准，且设备需安装在室外，确保生产安全。

二、客户需求

1. 粉尘类型：石墨粉尘（爆炸性粉尘，需防爆设计）。

2. 工位配置：2个投料口，不同时使用，需通过阀门切换控制。

3. 安全要求：

   - 符合防爆标准（EX防爆认证）。

   - 室外安装，降低爆炸风险。

   - 配备无焰泄爆装置、隔爆阀、电动锁气卸灰阀。

4. 功能要求：手动阀控制吸口开关，单台除尘器交替处理两个工位粉尘。

三、解决方案

1. 设备选型：

   - 主机型号：IV-5500EX防爆工业除尘器（功率5.5KW）。

   - 防爆配置：全机防爆设计（电机、电气元件符合Ex dⅡB T4防护等级）。

2. 关键安全组件：

   - 无焰泄爆装置：泄爆口安装无焰泄爆片，有效抑制爆炸火焰和压力传播。

   - 隔爆阀：管道中设置机械式隔爆阀，阻断爆炸传播路径。

   - 电动锁气卸灰阀：连续密闭卸灰，防止卸料时粉尘外溢或火花引入。

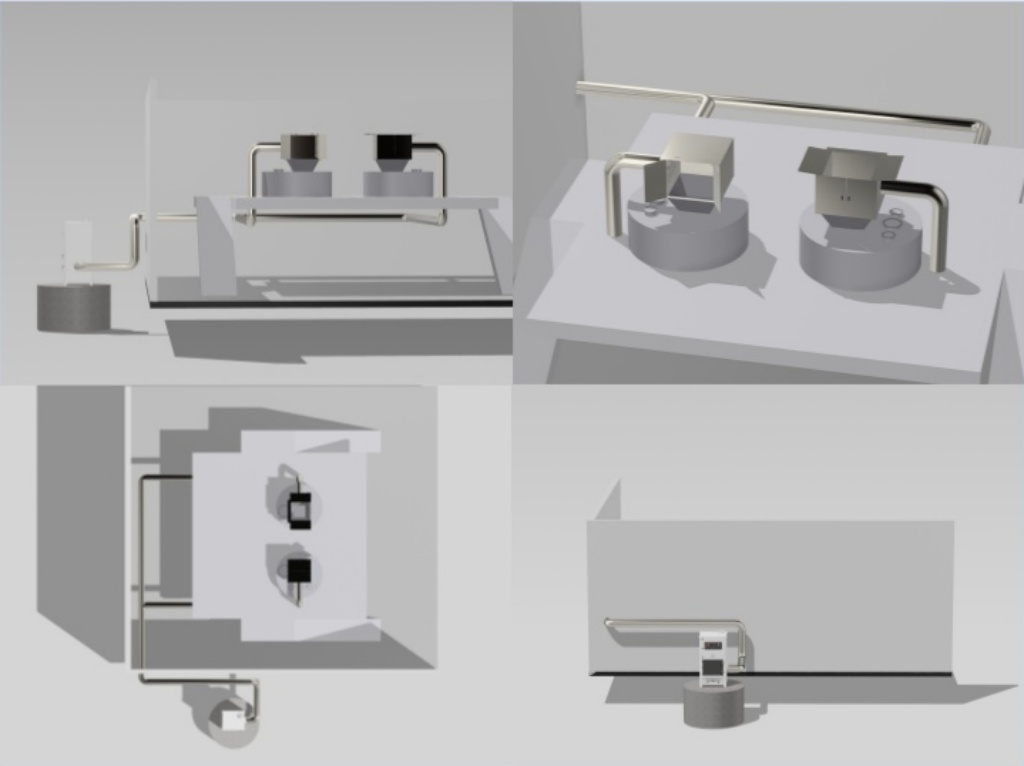

3. 系统设计：

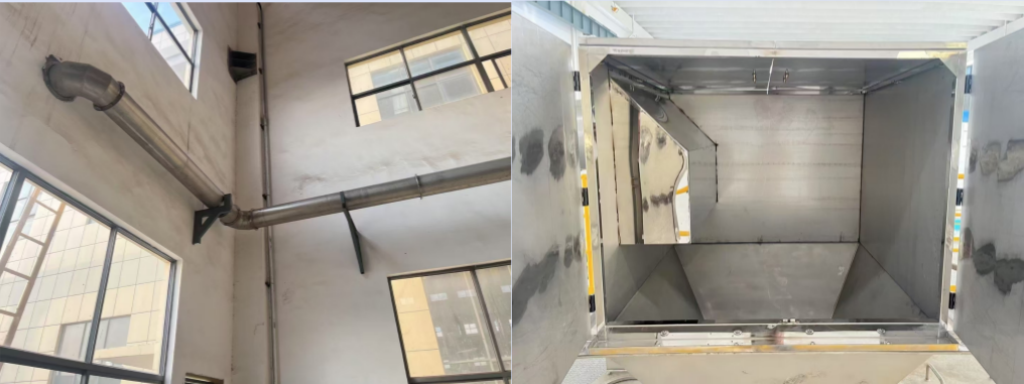

   - 双吸口管道配置，通过手动阀门切换控制吸尘工位（非同时使用）。

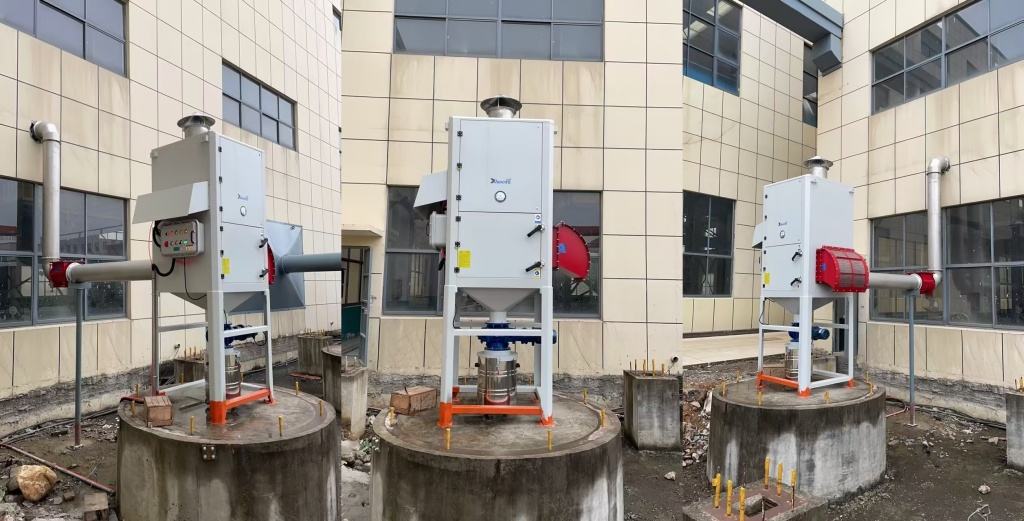

   - 室外安装，管道做静电接地处理，降低静电引燃风险。

4. 除尘效果：

   - 过滤效率≥99%，排放浓度＜10mg/m³（符合环保标准）。

四、实施效果

1. 投料口扬尘被有效收集，车间空气质量显著改善。

2. 防爆系统通过安全验收，无焰泄爆装置和隔爆阀多次触发测试均可靠。

3. 客户反馈设备运行稳定，手动阀门切换操作简便，满足间歇性使用需求。

五、案例亮点

- 安全优先：多重防爆设计（主机+泄爆+隔爆+锁气卸灰），全面覆盖爆炸防控链条。

- 灵活适配：单机双工位设计，降低客户成本。

- 合规性：符合GB 15577-2018《粉尘防爆安全规程》及ATEX标准。
